Calibre+TVF输出NET(电源和地)的GDS

说是脚本，其实还是一个 tvf , 上期《用TVF输出只有label的LAYER简化GDS》反响不错，其实稍加更改可以输出指定名称的 net 的GDS, 每个名称输出一个GDS, 尤其适用于 power 和 ground 的提取。用 calibre -drc 跑一遍这个 tvf 就可以了

对比

与《用TVF输出只有label的LAYER简化GDS》相比以有下变化

前者是抓取 所有text , 当前是抓取 指定TEXT
前者用了 net area ratio, 当前直接用 net
前者输出所有结果到 同一GDS , 当前输出到 不同GDS

预览

输入

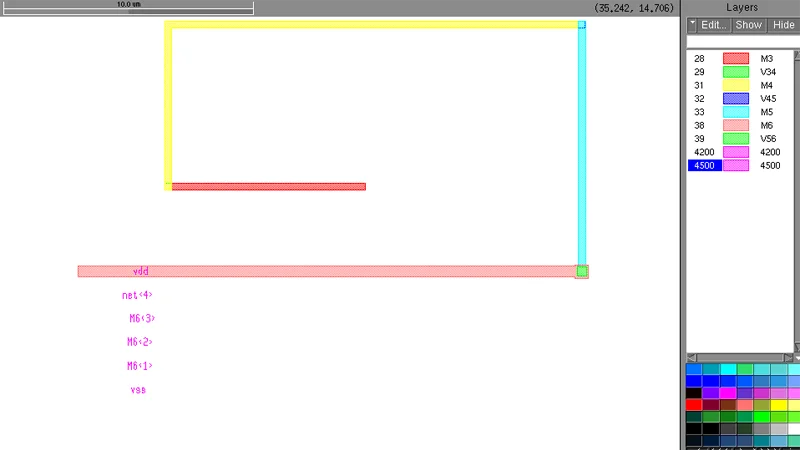

out1

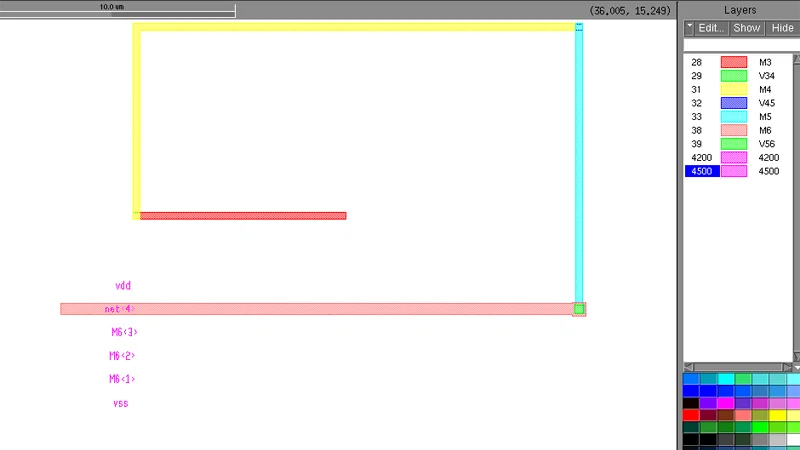

bit out

相同部分

第一到第六步不变，同《用TVF输出只有label的LAYER简化GDS》

第七步：提取指定列表NET-GDS

这是整个流程的核心步骤，目的是从超大版图中筛选出指定label的金属层网络，结果将GDS分割成以 label名为名称的NET的网络的多个GDS, 方便查看每个NET或抽取RCX。

分两步处理：先用NET 命令抓取所指定 layer , 再用 DFM 命令将结果按 layer Number 写成新的 GDS 。

# 定义需要单独导出GDS的NET名称
set outNetList [list vss vdd net<4>]

# 外层循环：遍历NET, 并为每个NET导出GDS
for {set i 0} {$i<[llength $outNetList]} {incr i } {
  # 提取当前遍历到的原始网络名（如vss、net<4>）
  set NET [lindex $outNetList $i]

  # 处理网络名中的特殊字符：尖括号< >在Calibre/文件命名中是非法字符，会导致层名/文件名报错
  # 判断当前网络名是否包含右尖括号>，若包含则进入字符替换逻辑
  if {[string last ">" ${NET}] != -1} {
    # 将网络名中的<和>统一替换为#，生成合法的网络别名（如net<4> → net#4#）
    set NET_ [string map {"<" "#" ">" "#"} ${NET} ]
  } else {
    # 无特殊字符的网络名（如vss/vdd），直接使用原名称作为合法别名
    set NET_ ${NET}
  }

  # 内层循环：遍历所有版图层列表ALLLAYER（金属/过孔层，如M6/V56/M5），为当前网络提取各层的版图区域
  for {set j 0} {$j<[llength $ALLLAYER]} {incr j 1 } {
    # 提取当前遍历到的版图层名（如M6、V56、M5）
    set MX [lindex $ALLLAYER $j]
    # 核心TVF命令：创建专属层，层名为「合法网络别名_版图层名」，层内容为「当前版图层中属于目标网络的区域」
    # 例：vss_M6 → M6层中所有属于vss网络的版图区域
    SETLAYER ${NET_}_${MX} = ${MX} NET \"${NET}\"
    # 保留新建的专属层，COPY关键字表示将该层结果存入Calibre结果集，为后续导出GDS做准备
    RULECHECK ${NET_}_${MX}  {
      COPY ${NET_}_${MX}
    }
  }

  # 核心导出命令：为当前目标网络导出专属GDS文件，仅包含该网络在各层的版图区域
  # 解决超大版图整层导出冗余的问题，实现「单网络精准导出GDS」（如仅导出vss网络的所有层GDS）
  RULECHECK  ${NET_}_${MX}_GDS {
    # 导出GDS文件，文件名为「合法网络别名_最后一个版图层名.gds」，存储该网络的所有层版图
    DFM RDB GDS ${NET_}_${MX}.gds \
    ${NET_}_M6 38 \  # 映射：网络专属层vss_M6 → 物理层号38（原M6A层，与前文层映射一致）
    ${NET_}_V56 39 \ # 映射：网络专属层vss_V56 → 物理层号39（原V56层）
    ${NET_}_M5 33 \  # 映射：网络专属层vss_M5 → 物理层号33（原M5A层）
    ${NET_}_V45 32 \ # 映射：网络专属层vss_V45 → 物理层号32（原V45层）
    ${NET_}_M4 31 \  # 映射：网络专属层vss_M4 → 物理层号31（原M4A层）
    ${NET_}_V34 29 \ # 映射：网络专属层vss_V34 → 物理层号29（原V34层）
    ${NET_}_M3 28    # 映射：网络专属层vss_M3 → 物理层号28（原M3A层）
  }
}

核心代码知识点解析

这部分代码融合了TCL 基础语法和Calibre TVF 专属命令，是实现「指定网络精准导出」的关键，这里拆解几个核心点，方便大家理解和修改：

TCL 列表遍历：llength $outNetList获取网络列表长度，lindex $outNetList $i按索引提取单个网络，是 TCL 遍历列表的标准写法，适配任意长度的网络列表；
特殊字符处理：string last ">" ${NET}判断是否包含尖括号，string map实现字符批量替换，解决 Calibre层名 / 文件名非法字符问题（Calibre 不支持< > / \ :等特殊字符）；
TVF 层创建：SETLAYER A = B NET "C"是 TVF 筛选网络的核心语法，表示从 B 层中提取属于 C 网络的区域，创建为新层 A，精准过滤非目标网络的版图；
GDS 导出映射：DFM RDB GDS 文件名.gds 新层名物理层号实现 Calibre 结果层到 GDS 物理层的映射，层号需与原始版图的 GDS 层号一致，否则后续工具无法识别。

实操关键注意事项

实际跑脚本时，这几个点直接决定脚本能否正常运行，也是新手最容易踩坑的地方，务必注意：

1. 提前定义`ALLLAYER`列表

脚本中用到的ALLLAYER是所有需要提取的金属 / 过孔层列表，需在该段代码前提前定义，格式如下（根据自己的工艺层调整）：

# 定义需要提取的金属层+过孔层，按从上到下/从下到上顺序均可
set ALLLAYER [list M6 V56 M5 V45 M4 V34 M3]

2. 支持任意数量的目标网络

outNetList列表可按需增删，比如只需提取电源地则写[list vss vdd]，需要提取多个信号网络则写[list vss vdd net<0> net<1> core_vdd]，脚本会自动遍历并逐个导出 GDS；

# 定义需要单独导出GDS的NET名称
set outNetList [list vss vdd net<4>]

3. 特殊字符处理可拓展

若你的网络名包含其他非法字符（如/、*），可在string map中补充替换规则，示例：

# 拓展处理/和*，替换为_
set NET_ [string map {"<" "#" ">" "#" "/" "_" "*" "_"} ${NET} ]

4. 层号映射必须与工艺一致

DFM RDB GDS后的数字层号是 GDS 的物理层号，不是工艺层名，需与你的工艺 GDSII 层表完全匹配，若层号错误，导出的 GDS 会出现层丢失 / 层识别错误；

运行TVF

脚本编写完成后，将其保存为extract_net_gds.tvf（命名随意)

启动 calibre DRC GUI, rule部分填入 extract_net_gds.tvf，推荐顺手 Load 一下。正常 run DRC

运行结果

脚本运行完成后，在当前目录下会生成多个 GDS 文件，文件名格式为网络名_最后一层名.gds（如vss_M3.gds、net#4#_M3.gds），每个文件对应一个指定网络的所有层版图。

-rwxr-xr-x 1 root root 1.5K mmm dd hh:mm net#4#_M3.gds
-rwxr-xr-x 1 root root 1.5K mmm dd hh:mm vdd_M3.gds
-rwxr-xr-x 1 root root 1.5K mmm dd hh:mm vss_M3.gds

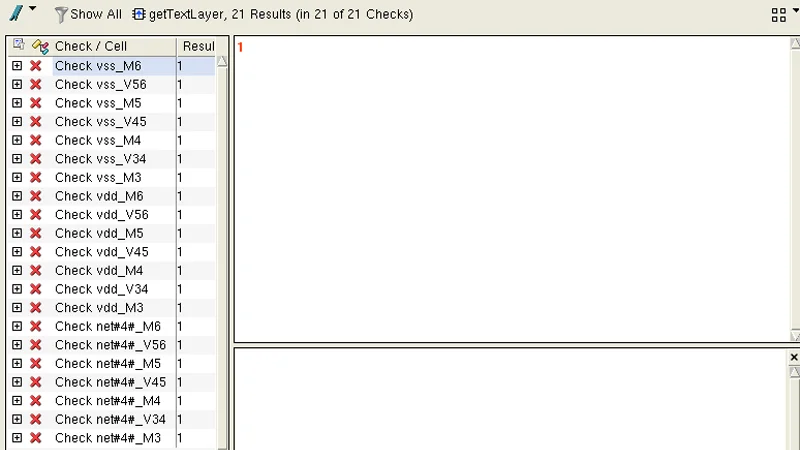

DRC report 可以手动点亮

总结

本文在上一期 TVF 提取 label 层的基础上，通过指定网络筛选、循环遍历导出、特殊字符处理，实现了单个网络精准导出 GDS的功能，尤其适合电源（vdd）、地（vss）网络的提取，是超大规模版图设计中提升后端处理效率的实用小技巧。

该方法的核心是Calibre TVF 的SETLAYER ... NET语法和TCL 的循环遍历，代码简洁、易修改、可拓展，只需根据自己的工艺层和目标网络做简单调整，即可快速落地使用。

后续会继续分享 Calibre TVF/SVRF 的实用技巧，比如如何批量提取版图中的接触孔、如何自动生成版图报告等，感兴趣的小伙伴可以持续关注～

如果在使用过程中遇到问题，欢迎在评论区留言交流，一起探讨解决！

完整代码

#!tvf
#####################################
# release `by chiplayout.net`
# calibre version: 2016
# var: MAPLIST, ALLLAYER, outNetList
####################################

namespace import tvf::*
VERBATIM {
PRECISION 1000
RESOLUTION 1
DRC KEEP EMPTY NO
TEXT DEPTH PRIMARY
DRC CELL TEXT NO
DRC MAP TEXT YES
DRC MAP TEXT DEPTH PRIMARY
DRC MAXIMUM RESULTS ALL
}

set MAPLIST [list \
 "45 0 M6T TEXTTYPE" \
 "44 0 M5T TEXTTYPE" \
 "43 0 M4T TEXTTYPE" \
 "42 0 M3T TEXTTYPE" \
 "38 0 M6A DATATYPE" \
 "39 0 V56 DATATYPE" \
 "33 0 M5A DATATYPE" \
 "32 0 V45 DATATYPE" \
 "31 0 M4A DATATYPE" \
 "29 0 V34 DATATYPE" \
 "28 0 M3A DATATYPE" \
 "38 1 M6R DATATYPE" \
 "33 1 M5R DATATYPE" \
 "31 1 M4R DATATYPE" \
 "28 1 M3R DATATYPE" \
]

foreach LAY1 $MAPLIST {
  set LAY1_NU [lindex $LAY1 0]
  set LAY1_DT [lindex $LAY1 1]
  set LAY1_NA [lindex $LAY1 2]
  set LAY1_TY [lindex $LAY1 3]
  set LAY1_MP [expr $LAY1_NU*100+$LAY1_DT]
  LAYER MAP $LAY1_NU $LAY1_TY $LAY1_DT $LAY1_MP
  LAYER $LAY1_NA $LAY1_MP
}

set ALLLAYER [list M6 V56 M5 V45 M4 V34 M3]

for {set i 0} {$i<[llength $ALLLAYER]} {incr i 2 } {
  set MX [lindex $ALLLAYER $i]
  setlayer $MX = ${MX}A NOT (OR ${MX}R)
  TEXT LAYER ${MX}T
  ATTACH ${MX}T ${MX}
}

for {set i 0} {$i<[llength $ALLLAYER]-2} {incr i 2 } {
  set MU [lindex $ALLLAYER $i]
  set VA [lindex $ALLLAYER [expr $i+1]]
  set MD [lindex $ALLLAYER [expr $i+2]]
  CONNECT $MU $MD BY $VA
}



set outNetList [list vss vdd net<4>]
for {set i 0} {$i<[llength $outNetList]} {incr i } {
  set NET [lindex $outNetList $i]
  if {[string last ">" ${NET}] != -1} {
    set NET_ [string map {"<" "#" ">" "#"} ${NET} ]
  } else {
    set NET_ ${NET}
  }
  for {set j 0} {$j<[llength $ALLLAYER]} {incr j 1 } {
    set MX [lindex $ALLLAYER $j]
    SETLAYER ${NET_}_${MX} = ${MX} NET \"${NET}\"
    RULECHECK ${NET_}_${MX}  {
      COPY ${NET_}_${MX}
    }
  }
  RULECHECK  ${NET_}_${MX}_GDS {
    DFM RDB GDS ${NET_}_${MX}.gds \
    ${NET_}_M6 38 \
    ${NET_}_V56 39 \
    ${NET_}_M5 33 \
    ${NET_}_V45 32 \
    ${NET_}_M4 31 \
    ${NET_}_V34 29 \
    ${NET_}_M3 28
  }
}
